Низкий коэффициент использования оборудования и длительное время наладки заготовки на 5-осевых станках? Быстросменный инструмент с нулевой точкой полностью устраняет проблему неэффективной настройки инструмента.

Введение

Высококачественный 5-осевая обработка оборудование стало стандартной инфраструктурой по всей прецизионная форма , аэрокосмический , новый энергетический автомобиль , Прецизионный компонент 3C , секторы производства гидравлических клапанов и автоматизации. Все больше заводов вкладывают значительные средства в продукцию премиум-класса. 5-осевая обработка centers , станки с наклонно-поворотным столом и 5-осевое токарно-фрезерное оборудование для модернизации производственных мощностей. Однако широко распространенная болевая точка отрасли сохраняется: многие дорогостоящие 5-осевые станки не могут обеспечить ожидаемую пропускную способность, доходность и прибыль.

Статистика показывает, что на реальных производствах эффективное время резки металла 5-осевые станки часто составляет менее 40% от общего времени работы. Более 60% времени простоя оборудования занимают операции, не добавляющие ценности, в том числе ручные. центрирование , поиск кромок и настройка инструмента , сборка и разборка светильников, калибровка базовой точки заготовки и партия переналадка производства .

Поскольку современное производство смещается в сторону многосортный, мелкосерийный, в короткие сроки моделей заказов, ограничения традиционных рабочих процессов обработки становятся все более заметными. Длительные циклы настройки приводят к частым простоям машины; повторное пережатие комплекса многогранные части генерирует совокупная ошибка зажима это приводит к отклонению размеров и ухудшению качества поверхности; Качество обработки чрезмерно зависит от опыта старшего оператора, что приводит к нестабильной стабильности партии и высокому риску брака.

Большинство производителей упускают из виду важный факт: максимальную производительность 5-осевое оборудование определяется не только производительностью аппаратного обеспечения машины, но и поддержкой система крепления . Без итеративных обновлений процессов крепления и позиционирования даже 5-осевые станки высшего уровня не смогут достичь запланированного потенциала точности и эффективности. Являясь стандартизированным и зрелым решением, система быстросменного крепления с нулевой точкой эффективно решает проблему медленной настройки, нестабильности исходное значение и низкий использование машины , становясь основным обновлением прецизионных заводов для улучшения Общая эффективность оборудования (ОЕЕ) и уменьшить массовый лом ставки.

1. Основные болевые точки традиционного крепления при 5-осном производстве

Традиционная обработка, основанная на настольные тиски и специальные приспособления, предназначенные для традиционных сценариев массового производства, и не могут адаптироваться к текущим условиям. гибкое производство требует. Основные недостатки сводятся к следующему:

1.1 Длительная переналадка ограничивает эффективную производительность

Традиционные рабочие процессы требуют многократного позиционирования вручную. калибровка системы координат и компенсация смещения инструмента для каждой замены заготовки, переключения партии и доработки детали. Единое время установки для сложных нерегулярных 5-осевые детали часто превышает 30 минут. Частые остановки для отладки значительно сокращают эффективное время резки и снижают общую эффективность работы цеха.

1.2 Многократное зажимание приводит к совокупной потере точности

Самое большое преимущество 5-осевая обработка представляет собой одноразовый зажим для обработки соединений с несколькими поверхностями. Однако традиционные светильники требуют неоднократной разборки и перестановки. Передача заготовок между оборудованием и Координатно-измерительная машина (КИМ) переделка приводит к непрерывному исходное значение смещение, что приводит к выходу за пределы допуска геометрической и позиционной точности. Это приводит к огромным экономическим потерям для дорогостоящих аэрокосмический components и precision molds.

1.3. Изготовленные на заказ светильники требуют высоких затрат и низкой универсальности.

Чтобы удовлетворить разнообразные производственные потребности, фабрикам приходится изготавливать эксклюзивные приспособления для различных заготовок, что приводит к высоким затратам на закупки, большой загрузке складов и низкому уровню повторного использования. Изготовленные на заказ приспособления не могут быстро адаптироваться к повторяющимся заказам на новую продукцию, что является серьезным препятствием для гибкого производства.

1.4 Высокая зависимость от ручного опыта препятствует стандартизации

Традиционное позиционирование и настройка инструмента полностью зависят от квалификации оператора. Циклы обучения новых сотрудников длительны, а размеры и качество продукции сильно колеблются во время передачи смены. Стабильность производства тесно связана со старшими техническими специалистами, что делает невозможным стандартизированное и воспроизводимое массовое производство.

2. Быстросменный зажим с нулевой точкой: стандартизированное решение для 5-осевой обработки

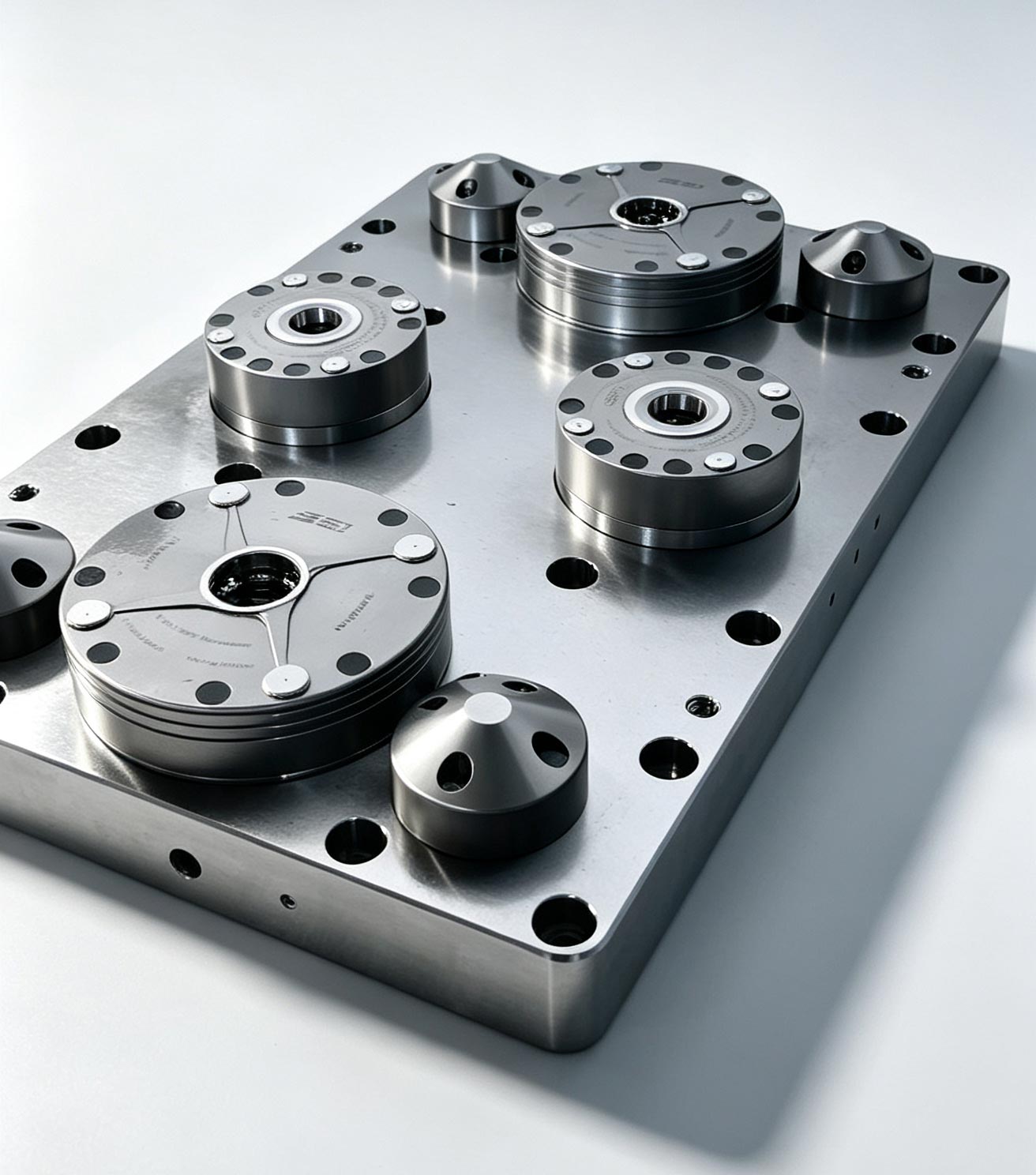

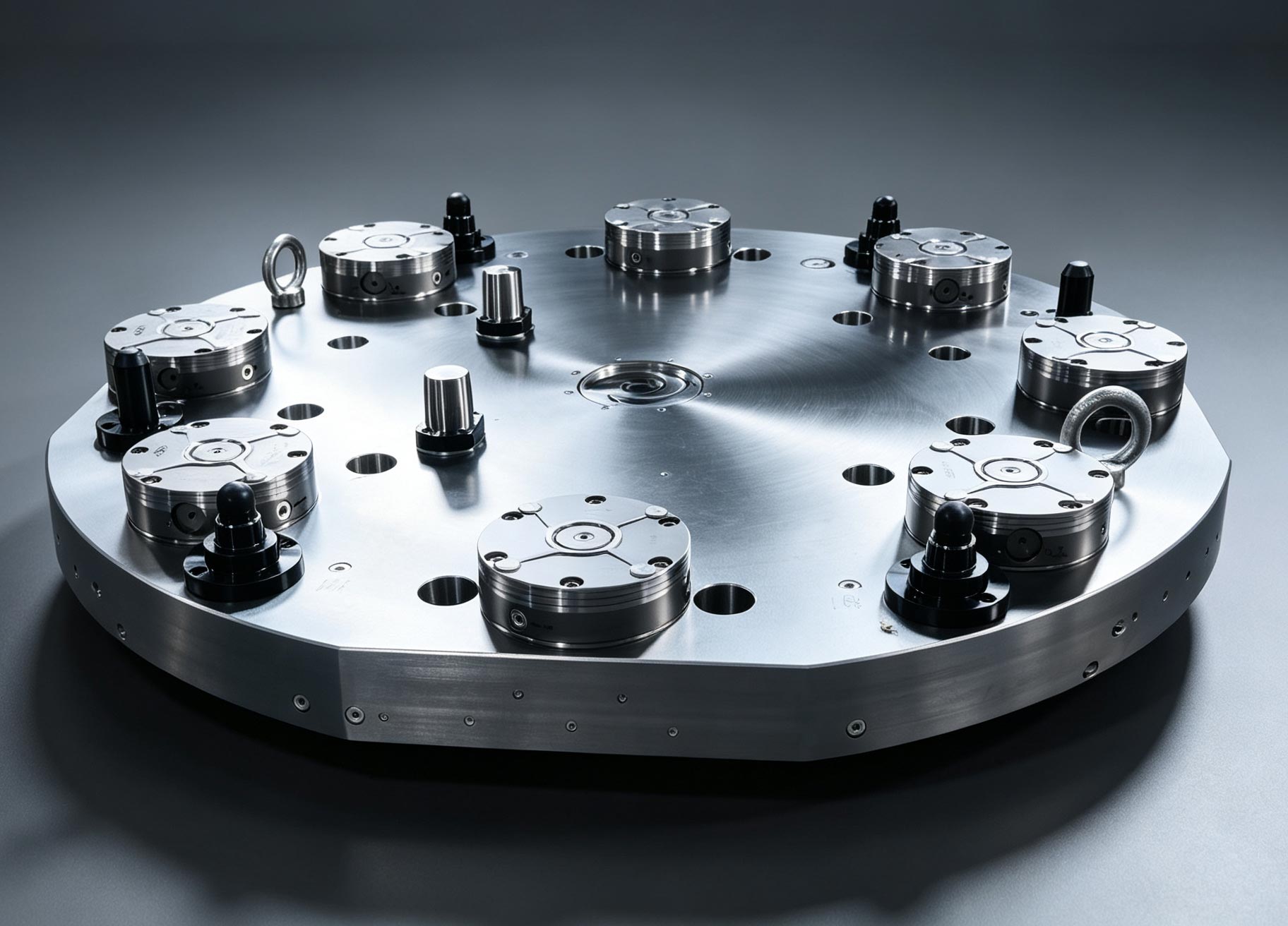

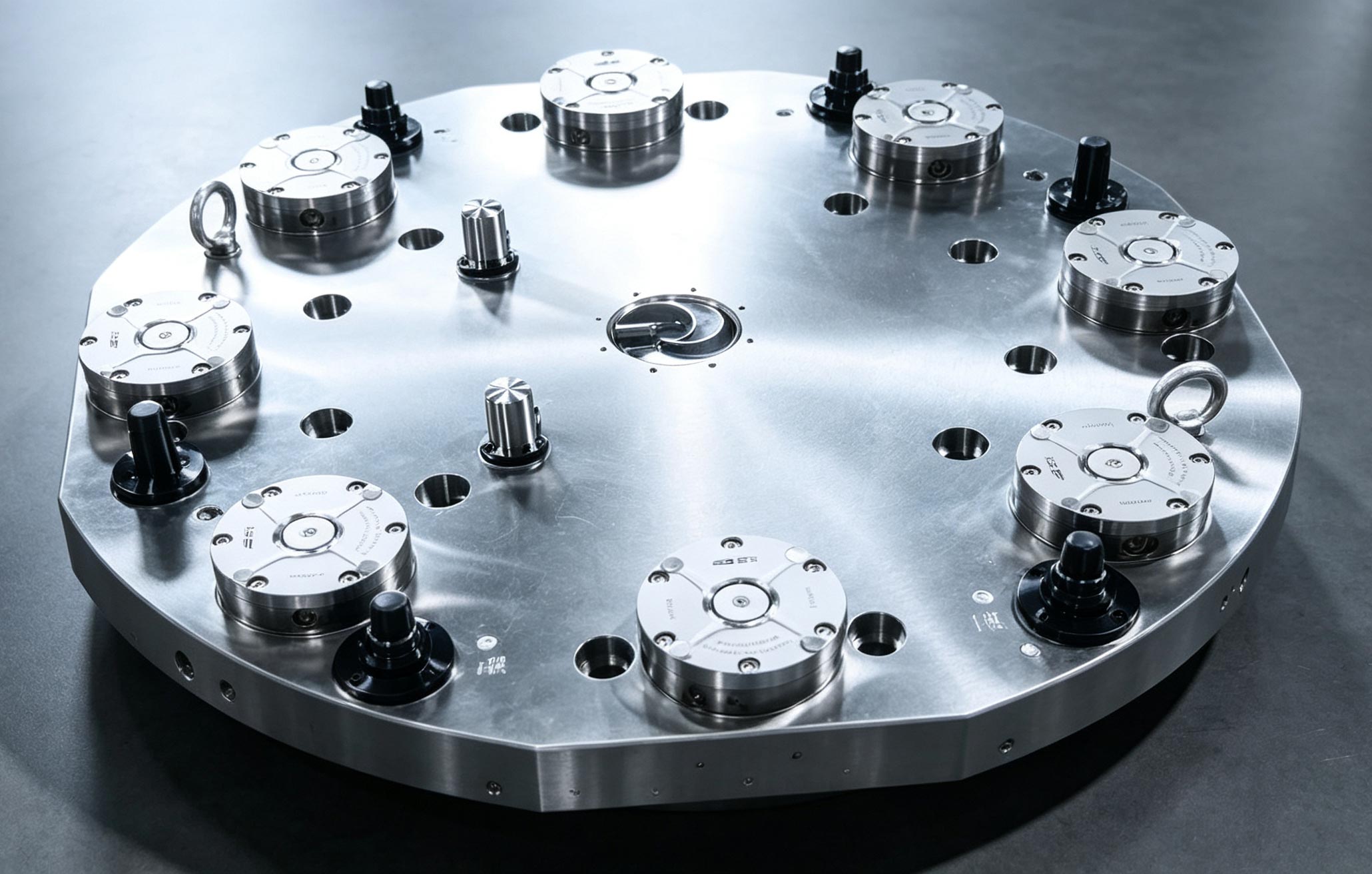

система быстрой замены с нулевой точкой принимает техническую архитектуру стандартизированного расположение опорных плит и high-precision затянуть шпильки , построение единого и фиксированного процесса исходное значение . Он реализует интегрированную автономную предварительную регулировку заготовок, приспособлений и поддоны , фундаментально решая болевые точки отрасли, такие как сложная настройка инструмента, медленная смена, хаотичное позиционирование и нестабильная точность, и полностью соответствуя высокоточным, высокоэффективным и гибким производственным характеристикам современных 5-осевых мастерских.

2.1 Быстрая переналадка второго уровня, значительное улучшение OEE машины

system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent автономные станции предварительной настройки . После предварительной настройки поддон на месте, позиционирование и фиксация могут быть завершены за 3–5 секунд без повторного поиска кромки, калибровки координат и компенсации параметров.

Для сценариев высокочастотной переналадки в пресс-формах, новой энергетике и аэрокосмической промышленности это решение сокращает время отладки одной партии с 2–4 часов до 10 минут. Общий использование машины и OEE 5-осного оборудования стабильно растут на 25–35%. Параллельный режим резки на станке и автономная предварительная регулировка исключают холостой ход шпинделя и обеспечивают непрерывное и эффективное производство.

2.2 Единая база данных всего процесса, устраняющая совокупные ошибки обработки

система быстросменного крепления с нулевой точкой объединяет расчетная база , базовая точка зажима и данные проверки . Заготовки со стандартными поддонами можно легко перемещать между собой. 5-осевая обработка centers , горизонтальные обрабатывающие центры , Электроэрозионная обработка (EDM) оборудование и ШМ устройства с нулевым отклонением позиционирования на протяжении всего процесса.

В Связанная резка по осям B/C В наклонно-поворотных 5-осевых станках прецизионная конструкция позиционирования конуса противостоит разнонаправленному режущему воздействию и предотвращает вибрационные смещения. Оснащен модули с плавающей поддержкой нулевой точки , эффективно подавляет деформацию зажима тонкостенных детали из титановых и алюминиевых сплавов .

Практическая цеховая проверка показывает, что общий процент брака снижается более чем на 70%, а процент квалификации партии остается выше 98%. Для изготовления пресс-форм используются общие подложки с нулевой точкой для основные вставки , полости и слайды поддержка одного зажима пятисторонняя обработка , устраняя повторяющиеся ошибки зажима, обеспечивая равномерные зазоры при установке формы и значительно сокращая объем работ по полировке и доработке после обработки.

2.3 Модульная универсальная конструкция, снижение затрат на приспособления и поддержка гибкого производства

standardized grid structure of система быстрой замены с нулевой точкойs очень совместим с настольные тиски , синус магнитные патроны и various custom tooling accessories. A single set of расположение опорных плит может адаптироваться к десяткам характеристик заготовок, избегая повторной настройки эксклюзивных приспособлений для новых продуктов.

Вспомогательные аксессуары, такие как стояковые блоки и угловые пластины эффективно предотвращать помехи инструмента, отвечая требованиям обработки формы с глубокими полостями , детали специальной формы и миниатюрные Прецизионный компонент 3Cs . Высокое напряжение гидравлические локаторы нулевой точки подходят для тяжелых условий эксплуатации ветроэнергетика и судовые компоненты , сочетая в себе сверхвысокую жесткость зажима и эффективную переналадку.

Эта модульная конструкция сокращает затраты на закупку заводского оборудования и складские запасы более чем на 30%, идеально адаптируясь к гибкому смешанному производству разнообразных заказов.

2.4 Стандартизация производственных процессов, снижение зависимости от ручного опыта

system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Встроенный исходное значение air-blow cleaning и проверка герметичности функции автоматически идентифицируют железный мусор на позиционирующих поверхностях и состояние неквалифицированного зажима, эффективно предотвращая массовый лом вызвано человеческой халатностью. Он полностью устраняет колебания качества, вызванные ротацией персонала и передачей смен, реализуя стандартизированные, воспроизводимые и стабильные рабочие процессы 5-осевой обработки.

2.5 Резервные интерфейсы автоматизации, расширение возможностей автоматического интеллектуального производства

Традиционные конструкции приспособлений не могут соответствовать автоматизированному погрузочно-разгрузочному оборудованию, что становится ключевым препятствием на пути интеллектуальной модернизации 5-осных цехов. Стандартизированный вытащить шпильку интерфейс системы нулевой точки идеально адаптируется к роботизированные захваты , автоматические библиотеки материалов и транспортные пути, обеспечивающие полностью автоматическое переключение поддонов.

Несколько предварительно отрегулированных поддонов могут перемещаться и подавать материалы в течение ночи. необслуживаемые смены , поддерживая непрерывную резку на 5-осевых станках и максимизируя производственные мощности в ночную смену. Между тем, сигнал состояния зажима может быть подключен к системе управления оборудованием для мониторинга в режиме реального времени, обеспечивая надежную аппаратную основу для перехода заводов от одномашинной обработки к Гибкая производственная система (FMS) .

3. Вdustry Application & On-Site Implementation Benefits

3.1 Производство прецизионных пресс-форм

Широко применим к литьевые формы , штамповочные формы и литые формы для 5-осевой чистовой обработки и зачистки углов. Цикл замены пресс-формы сокращается с 4 часов до 15 минут. Унифицированный многорезонаторный исходное значение позиционирование оптимизирует точность соответствия пресс-форм, сокращает циклы поставки и продлевает срок службы пресс-форм.

3.2 Прецизионная обработка в аэрокосмической отрасли

Идеально подходит для высокоточных тонкостенных деталей, таких как титановые конструкционные элементы , лопатки турбины и сателлитные кронштейны . Он эффективно контролирует деформацию зажима, обеспечивает нулевое отклонение от исходной точки при межпроцессной передаче, стабильно соответствует точность микронного уровня стандартов и снижает потери лома дорогостоящих деталей.

3.3 Компоненты транспортных средств на новой энергии

Адаптируется к смешанному производству аккумуляторные лотки , корпуса двигателя и кожухи коробки передач . Он поддерживает быструю смену заготовок различных моделей, удваивает производительность одной линии и соответствует характеристикам быстрого итерационного и мелкосерийного многопартийного производства транспортных средств на новых источниках энергии.

3.4 3C и микропрецизионные детали

Компактный мини-блоки нулевой точки адаптироваться к крошечным заготовкам, таким как AR-аксессуары и коммуникационные полости . Они позволяют избежать помех инструмента, обеспечивают высокую точность размеров партии и повышают общий уровень квалификации продукции.

3.5 Общие машины и оборудование для автоматизации

Подходит для обработки компоненты редуктора , корпуса гидравлических клапанов и инструменты для автоматизации. Один комплект оборудования для нулевой точки охватывает несколько спецификаций продукта, сокращает количество невыполненных запасов крепежа и значительно повышает эффективность доставки заказов.

4. Заключение

core competition of modern 5-осевая обработка больше не полагается исключительно на производительность оборудования станка. Для большинства заводов ключом к устранению узкого места в прибыли является устранение неэффективных зажимных и позиционирующих звеньев и создание набора высокоточных, гибких и автоматизированных стандартных систем крепления.

В качестве основного решения для поддержки 5-осевой интеллектуальной обработки система быстросменного крепления с нулевой точкой помогает предприятиям достичь комплексной модернизации в четырех измерениях:

• Повышение эффективности : Устраните неверную настройку и время настройки инструмента, значительно улучшите использование машины и OEE;
• Стабилизация качества : Унифицировать весь процесс исходное значение тесты, устраняют совокупные ошибки и стабилизируют производительность пакетной обработки;
• Снижение затрат : Сокращение затрат на закупку приспособлений, потерь отходов заготовок и расходов на ручное обучение;
• Вtelligent Empowerment : Реализация стандартизированного и беспилотного производства, резервные интерфейсы для последующих модернизаций интеллектуальной производственной линии FMS.

В the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
