Фиксирующий штифт

  • Повторяемая точность позиционирования <0,003 мм
  • Быстрое и точное позиционирование поддона и подложки
  • Температура колеблется от 0°C до 70°C.
  • Фиксирующий штифт
  • Фиксирующий штифт
Подробный рисунок
  • Фиксирующий штифт
  • Фиксирующий штифт
Связаться с нами
Suzhou SET Industrial Equipment System Co., Ltd. Параметры продукта Suzhou SET Industrial Equipment System Co., Ltd. Рисование Suzhou SET Industrial Equipment System Co., Ltd. Загрузка данных Suzhou SET Industrial Equipment System Co., Ltd. Сопутствующие аксессуары
Обзор продукта

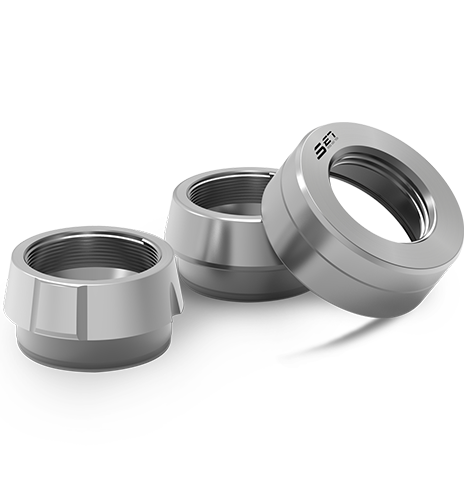

Кольцо ручного позиционирования состоит из позиционирующего штифта (SDJT-PD), направляющего штифта (SDJT-PC), позиционирующей втулки (SDJT) из трех частей, ручного позиционирования, блокировки и разблокировки.
Повторяемая точность позиционирования <0,003 мм, компактный дизайн, эффективное использование пространства позволяют быстро реализовать высокоточное позиционирование лотка и подложки.
Материал из закаленной нержавеющей стали, диапазон температур 0℃~70℃.
Применимо к: 1. области обработки металлов или неметаллов; 2. Ручная быстрая смена приспособлений. может обеспечить высокоточное позиционирование лотка и подложки; Расположение тяжелых поддонов, большая грузоподъемность.

Фиксирующий штифт
Характеристики продукта

  • Ручное позиционирование, блокировка, разблокировка;

  • Материал: закаленная нержавеющая сталь;

  • Компактный дизайн для эффективного использования пространства.

Suzhou SET Industrial Equipment System Co., Ltd.

  • Повторяемая точность позиционирования <0,003 мм;

  • Быстрая реализация высокоточного позиционирования поддона и подложки;

Диаграмма размеров продукта

Номер заказа SDJT0040 SDJT0050 SDJT0060 SDJT0080 SDJT0100 SDJT0120 SDJT0160
Точность повторного позиционирования (мм) 0.003
Смещение                                        (мм) 0.2 0.3
Максимальный вес загрузки Горизонтальная установка (кг) 100 200 300 400 500 600 800
Вертикальная установка   (кг) 20 40 60 80 100 120 160
Минимальная сила крепления        (кН) 1.2 1.4 1.5 1.8 2.0 2.5 3.0
Последовательность блокировки Позиционирующий гвоздь (SDJT-PD)      Направленный гвоздь (SDJT-PC)
Используйте температуру                      (℃) 0-70
Масса Фиксирующий штифт (g) 2 3 4 5 10 15 25
Направляющий штифт (г) 4 7 10 11 22 36 30

Номер заказа SDJT0040 SDJT0050 SDJT0060 SDJT0080 SDJT0100 SDJT0120 SDJT0160
øA 12.8 15.8 17.8 19.8 24.8 29.8 34.8
øB 5.1 6.8 9
11
 12.5 16.5 20.5
øC 4.3 5.3 6.8 9 11 14 18
øD 7.7 9.5 11.5 13.3 16.8 20.2 24.9
øE
13
0.033
0.02
16
0.033
0.02
18
0.033
0.02
20
0.033
0.02
25
0.033
0.02
30
0.033
0.02
35
0.042
0.026

øF

 9 10.8 12.8 14.8 18.6 22.2 27.3
øG 4.3 5.3 6.8 8.5 11 14 18
øя 6.3 7.8 9.8 11.8 14.8 17.8 22.8
øJ

6.5p6

0.024

0.015

 8p6

0.024

0.015

 10p6

0.024

0.015

 12p6

0.029

0.018

 15п6

0.029

0.018

 18p6

0.029

0.018

 23p6

0.035

0.022
К1 1.5 1.5 1.5 2 2.5 3 4
К2 4.7 5.6 6.5 7.6 9.6 11.4 14.4
М М6 М8 М10 М12*1 М14*1,5 М18*1,5 М22*1,5
Н М5 М6 М8 М10 М12 М14*1,5 М20*1,5
МА М5 М6 М8 М10 М12 М16 М20
NA М4 М5 М6 М8 М10 М12 М16
øP

13

0.011

-0,1

16

0.011

-0,1

18

0.011

-0,1

20

0.013

-0,1

25

0.013

-0,1

30

0.013

-0,1

35

0.016

-0,1
øT 13H6

0.011

0

 16Н6

0.011

0

 18Х6

0.011

0

 20Х6

0.013

0

 25Х6

0.013

0

 30Х6

0.013

0

 35Х6

0.016

0
øU 6,5Н6

0.009

0

 8Н6

0.009

0

 10Х6

0.009

0

12Н6

0.011

0

 15Х6

0.011

0

 18Х6

0.011

0

 23H6

0.013

0
øW 6.5

0.009

-0,1

 8

0.009

-0,1

 10

0.009

-0,1

 12

0.011

-0,1

 15

0.011

-0,1

 18

0.011

-0,1

 23

0.013

-0,1
H 7 8 8.5 9 11 13 14
H1 6.8 7.8 8.3 8.8 10.8 12.8 13.8
Н2 3.8 4 4 4.5 5.5 6.5 8
Н3 2 2.8 3.2 3.5 4.2 5.2 5.2
Н4 4.5 4.5 4.5 5 6 7 8
Н5 2.5 3 3 3 4 4.5 4.5
H6 3.5 4 4 4 5 6 6
Н7 3.5 3.5 3.5 3.5 4.5 5 6
л 4.2 4.5 5 5.5 6.5 7.5 8.5
Л1 0.5 0.8 0.8 1 1.2 1.5 1.5
Л2 3.5 4 4 4 5 5.5 5.5
Л3 4.5 5 5 5 6 7 7
  • Suzhou SET Industrial Equipment System Co., Ltd.
  • Suzhou SET Industrial Equipment System Co., Ltd.

Фиксирующий штифт

  1. Кольцо ручного позиционирования состоит из позиционирующего штифта (SDJT-PD), направляющего штифта (SDJT-PC), позиционирующей втулки (SDJT) из трех частей, ручного позиционирования, блокировки и разблокировки.
  2. Повторяемая точность позиционирования <0,003 мм, компактный дизайн, эффективное использование пространства позволяют быстро реализовать высокоточное позиционирование лотка и подложки.
  3. Материал из закаленной нержавеющей стали, диапазон температур 0℃~70℃.
  4. Применимо к: 1. области обработки металлов или неметаллов; 2. Ручная быстрая смена приспособлений. может обеспечить высокоточное позиционирование лотка и подложки; Расположение тяжелых поддонов, большая грузоподъемность.
