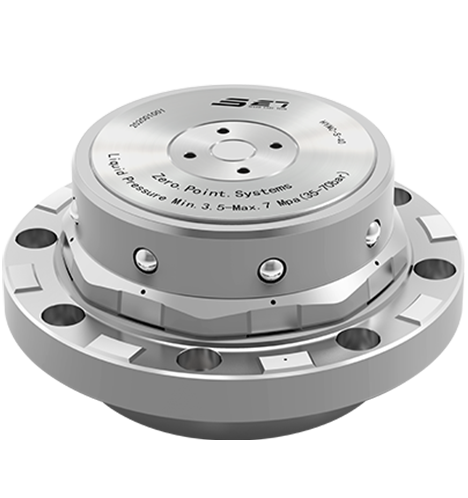

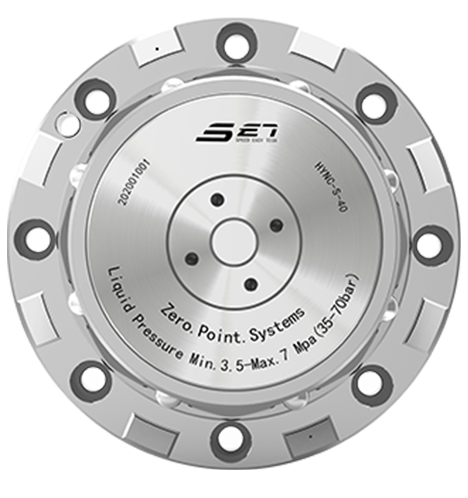

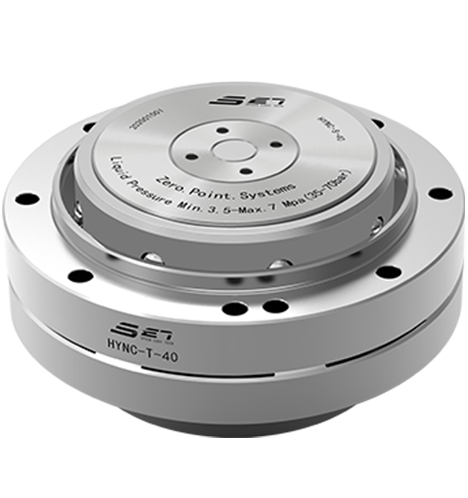

Восьмиугольный конусный нулевой позиционер

  • Повторяемая точность позиционирования <0,003 мм
  • Усилие зажима 8кН
  • Восьмисторонний ограничитель, подходит для одноразового использования.
  • Температура колеблется от 0°C до 70°C.
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
Подробный рисунок
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
  • Восьмиугольный конусный нулевой позиционер
Связаться с нами
Suzhou SET Industrial Equipment System Co., Ltd. Параметры продукта Suzhou SET Industrial Equipment System Co., Ltd. Рисование Suzhou SET Industrial Equipment System Co., Ltd. Загрузка данных Suzhou SET Industrial Equipment System Co., Ltd. Сопутствующие аксессуары
Обзор продукта

Восьмиугольный конический нулевой позиционер можно разблокировать давлением воздуха и механически заблокировать пружиной.
Точность повторного позиционирования <0,003 мм, сила зажима одного локатора 8 кН, давление воздуха 0,6 МПа, подъемная сила 1 кН.
Восьмисторонний ограничитель, подходит для одноразового использования.
С интерфейсом обнаружения зажима, функцией очистки поверхности позиционирования.
Закаленная нержавеющая сталь, диапазон температур 0℃~70℃. Он подходит для автоматизации, токарных станков, ЧПУ, четырехосной обработки и случаев с высокими требованиями к точности центрирования, осевой и центробежной силе.

Восьмиугольный конусный нулевой позиционер
Характеристики продукта

  • Пневматическая/гидравлическая/механическая разблокировка, пружинная блокировка;

  • Повторяемая точность позиционирования <0,003 мм;

  • Восьмисторонний ограничитель, подходит для одноразового использования;

Suzhou SET Industrial Equipment System Co., Ltd.

  • Материал: закаленная нержавеющая сталь;

  • С интерфейсом обнаружения зажима;

  • С функцией очистки позиционирующей поверхности.

Диаграмма размеров продукта
Номер модели Схема давления Гидравлический тип
HQNС-10 HQNC-20 HQNC-40 HQNC-60

HYNC-10

 HYNC-20 HYNC-40 HYNC--60
Усилие зажима (КН) 3.5 5 8 15 10 16 25 40
Подъемная сила Атмосферное давление 0,6 МПа (кН) 0.5 0.5 1 1.5 /
Гидравлическое давление3,5 МПа (кН) / 1.5 3.2 4.6 4.5
Гидравлическое давление 5 МПа (кН) / 5.7 9.8 15.3 20.1
Гидравлическое давление7МПа(КН) / 11.4 18.7 29.4 40.9
Допустимое эксцентриситет при зажиме поддона (мм) ±1 ±1 ±1 ±1,5 ±1 ±1 ±1 ±1,5
Подъем (подъем поддона в расслабленном состоянии) (мм) 0,3 мм
Рабочая температура окружающей среды (℃) 0~70℃
Масса Главный зажим (кг) 1.8 3.4 6.8 12 1.8 3.4 6.8 12
Адаптер лотка (кг) 0.4 0.8 1.6 3 0.4 0.8 1.6 3

Габаритные размеры

Главный успокаивающий аппарат

Номер заказа øDN øD1 øD2 øD3 øD4 øD5 H

HA

HB

HC

HQNC-S-10

ГИНЦ-С-10

 100 97 89 70 60 74 55 21 12 21

HQNC-S-20

ГИНЦ-С-20

 125 121 111 86 75 89 71.5 29 15 21

HQNC-S-40

ГИНЦ-С-40

 160 156 140 110 95 110 82 38 19 24

HQNC-S-60

ГИНЦ-С-60

 200 194 178 142 115 130 92.5 41 23 25

Номер заказа

HF

 øQА øQБ øQC МА МБ МК

øRA

(Н7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-S-10

ГИНЦ-С-10

 4.4 9.5 5.5 5.5 М6*1 89

R43,5

 5 38 25

HQNC-S-20

ГИНЦ-С-20

 4.4 11 6.5 6.8 М8*1,25 110 R55 6 47 31

HQNC-S-40

ГИНЦ-С-40

 4.4 14 7 8.5 М10*1,5 140

R67

 8 60 39

HQNC-S-60

ГИНЦ-С-60

 4.4 17.5 11 11 М12*1,75 175

R91,5

 10 7 49

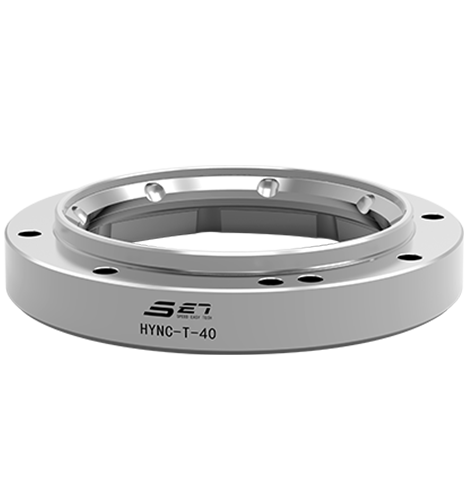

Адаптер лотка

Номер заказа øD1 øD2 øD3 øD4 øD5 H H1 Н2

HQNC-T-10

ГИНЦ-Т-10

 100 82 70.3 89 97 21 7.5 15

HQNC-T-20

ГИНЦ-Т-20

 125 100 86.3 111 121 26 10 19

HQNC-T-40

ГИНЦ-Т-40

 160 125 110.3 140 156 29 12 22

HQNC-T-60

ГИНЦ-Т-60

 200 166 142.3 178 194 35 15 28

Номер заказа А øG на М øT

øRA

(Н7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-T-10

ГИНЦ-Т-10

 90 4.5 4.5 М5*0,8 8 5 38 25

HQNC-T-20

ГИНЦ-Т-20

 113 5.5 5.5 М6*1 9.5 6 47 31

HQNC-T-40

ГИНЦ-Т-40

 143 6.8 6.8 М8*1,25 11 8 60 39

HQNC-T-60

ГИНЦ-Т-60

 180 9 9 М10*1,5 14 10 77 49

Монтажный чертеж с размерами

Главный успокаивающий аппарат

Номер заказа øD1 øD2 A Б H H1 М

øN

 øU ТА ОТБ

øRA

(Н7)

øRX

(±0,01)

øRY

( ±0,01 )

HQNC-S-10

ГИНЦ-С-10

 74 73.7 89 90 28 11 М5 2.5 3 43,5 рэнда 5 5 38 25

HQNC-S-20

ГИНЦ-С-20

 89 88.7 110 115 30 11 М6 2.5 3 55 рэндов 5 6 47 31

HQNC-S-40

ГИНЦ-С-40

 110 109.9 145 146 32 13 М8 5 4 Р67 10 8 60 39

HQNC-S-60

ГИНЦ-С-60

 130 129.7 175 186 37 13 М10 5 4 81,5 рэнда 10 10 77 79

Адаптер лотка

Номер заказа

øDN

(H6)

øA B C H1 на

ОРА

(Н7)

øRX

(±0,01)

ЁРИ

( ±0,01 )

HQNC-T-10

ГИНЦ-Т-10

 82 5.5 90 М4 10 50 5 38 25

HQNC-T-20

ГИНЦ-Т-20

 100 6.8 113 М5 14 65 6 47 31

HQNC-T-40

ГИНЦ-Т-40

 125 9 143 М6 17 80 8 60 39

HQNC-T-60

ГИНЦ-Т-60

 166 11 180 М8 17 120 10 77 49
