Фиксированный фланец

  • Используется для установки позиционера нулевой точки, установленного на столешнице, на столе станка.
  • Подходит для разных размеров Т-образных пазов
  • Фиксированный фланец
  • Фиксированный фланец
  • Фиксированный фланец
Подробный рисунок
  • Фиксированный фланец
  • Фиксированный фланец
  • Фиксированный фланец
Связаться с нами
Suzhou SET Industrial Equipment System Co., Ltd. Параметры продукта Suzhou SET Industrial Equipment System Co., Ltd. Рисование Suzhou SET Industrial Equipment System Co., Ltd. Загрузка данных Suzhou SET Industrial Equipment System Co., Ltd. Сопутствующие аксессуары
Обзор продукта

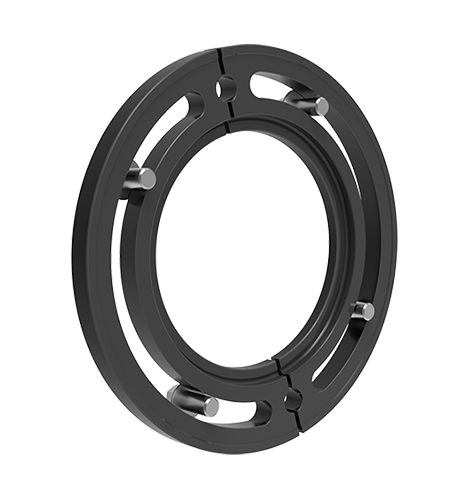

Фиксированный фланец, P20, поверхность азотирования в солевой ванне QPQ.
Диаметр 198мм, толщина 13,5мм (без болтов).
Используется для установки позиционера нулевой точки (LQTMS) на столе станка.
Может использоваться для таблиц разных размеров Т-образных пазов.

Фиксированный фланец
Характеристики продукта

  • Фиксированные фланцы используются для крепления типа Mesa (LQTMS) на столе станка;

Suzhou SET Industrial Equipment System Co., Ltd.

  • Подходит для разных размеров Т-образных пазов стола.

Диаграмма размеров продукта

Номер заказа Размерный номер øD øDB øLK øL М H øE Соответствующий болт
ГДФЛ-5 Q5 120 69.5 88 96.5 8.5 9 79.4 М8
ГДФЛ-10

Q10

 170 100 127 167.5 10.5 11.5 113 М10
ГДФЛ-20

Q12

 198 128 155 137.5 12.5 13.5 139 М12
