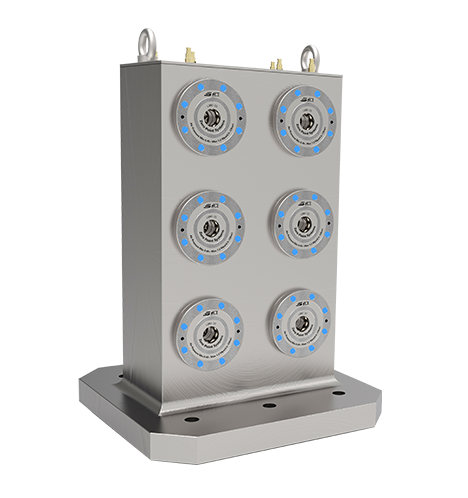

Шесть базовых пластин нулевого позиционера длиной 598 мм, шириной 398 мм, высотой 42 мм (включая позиционер),
вес 70 кг, может быть разблокирован давлением воздуха, гидравлическим давлением и пружинным механическим замком.
Повторяемая точность позиционирования <0,005 мм, одинарный зажим базовой пластины нулевого позиционера с шестью единицами.
сила 6x17кН, сила натяжения 6x55кН, материал можно настроить.
Его можно зафиксировать в Т-образном пазе через потайное отверстие на подложке, что удобно.
и быстро устанавливается, но для точного позиционирования требуется как минимум два установочных отверстия.
Подходит для резки металлов и неметаллов.
Пневматическая/гидравлическая разблокировка, механическая блокировка;
Упрочнение поверхностей и поршней;
Через потайное отверстие в подложке он фиксируется в Т-образном пазе, установка проста;
Материал: штампованная сталь (или по выбору заказчика);
Повторяемая точность позиционирования <0,005 мм;
Минимум два позиционирующих отверстия для точного позиционирования.
| Номер заказа | Способ разблокировки | Сила зажима (КН) | Сила натяжения (кН) | Выдувной чип | Вес (кг) |
|---|---|---|---|---|---|
| Q6LZ-10 | Атмосферное давление | (2x)6x10 | (2x)6x25 | √ | 228 |
| Q6LZ-20 | Атмосферное давление | (2x)6x17 | (2x)6x55 | √ | 272 |
| Размерный номер | А | Б | С | øD | Ф |
G |
H | К |
|---|---|---|---|---|---|---|---|---|
| Q6LZ-10 | 168 | 144 | 304 | 110 | 160 | 548 | 72 | 32 |
| Q6LZ-20 | 210 | 180 | 380 | 138 | 200 | 685 | 90 | 40 |
Если вы заинтересованы в нашей продукции, пожалуйста, проконсультируйтесь с нами
