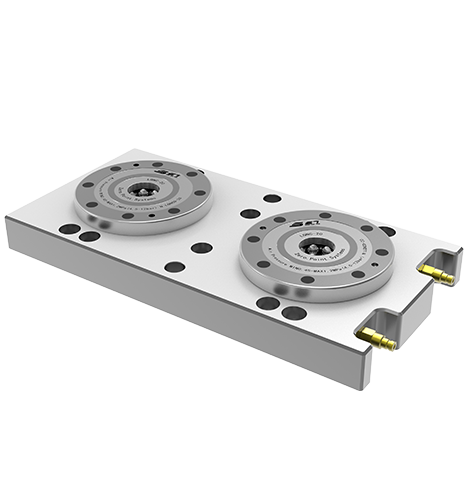

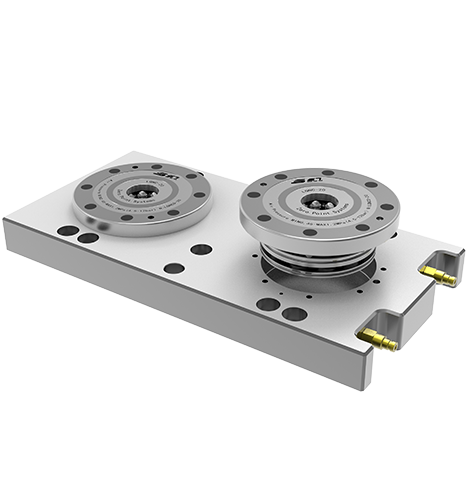

Опорная пластина двухэлементного нулевого позиционера

  • Повторяемая точность позиционирования < 0,005 мм
  • Сила зажима 2x17 кН, сила натяжения 2x55 кН.
  • Легко установить
  • Опорная пластина двухэлементного нулевого позиционера
  • Опорная пластина двухэлементного нулевого позиционера
  • Опорная пластина двухэлементного нулевого позиционера

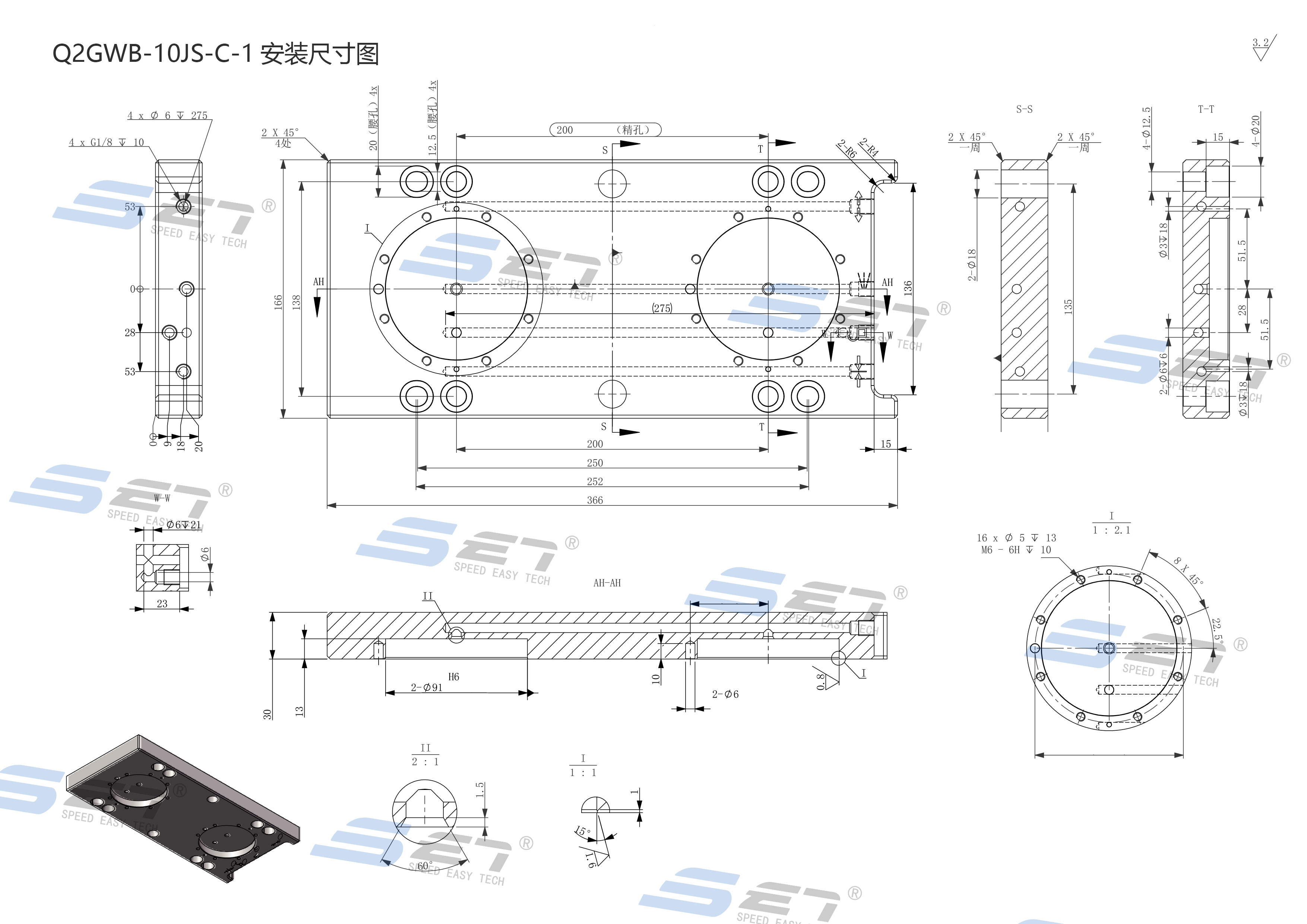

Подробный рисунок
  • Опорная пластина двухэлементного нулевого позиционера
  • Опорная пластина двухэлементного нулевого позиционера
  • Опорная пластина двухэлементного нулевого позиционера
Связаться с нами
Suzhou SET Industrial Equipment System Co., Ltd. Параметры продукта Suzhou SET Industrial Equipment System Co., Ltd. Рисование Suzhou SET Industrial Equipment System Co., Ltd. Загрузка данных Suzhou SET Industrial Equipment System Co., Ltd. Сопутствующие аксессуары
Обзор продукта

Опорная пластина двухсекционного нулевого позиционера имеет длину 398 мм, ширину 198 мм, высоту 53 мм (включая позиционер) и весит 22,7 кг. Его можно разблокировать давлением воздуха и гидравлическим давлением, а также механически заблокировать пружиной.
Повторяемая точность позиционирования <0,005 мм, усилие зажима базовой пластины опорной пластины одного двухединичного нулевого позиционера 2x10 кН, сила натяжения 2x25 кН, материал может быть настроен по индивидуальному заказу.
Его можно зафиксировать в Т-образном пазе через потайное отверстие на подложке, что удобно и быстро установить, но для точного позиционирования требуется как минимум два установочных отверстия.
Подходит для резки металлов и неметаллов.

Опорная пластина двухэлементного нулевого позиционера
Характеристики продукта

  • Пневматическая/гидравлическая разблокировка, механическая блокировка;

  • Упрочнение поверхностей и поршней;

  • Через потайное отверстие в подложке он фиксируется в Т-образном пазе, установка проста;

Suzhou SET Industrial Equipment System Co., Ltd.

  • Материал: штампованная сталь/нержавеющая сталь (или по выбору заказчика);

  • Повторяемая точность позиционирования <0,005 мм;

  • Минимум два позиционирующих отверстия для точного позиционирования

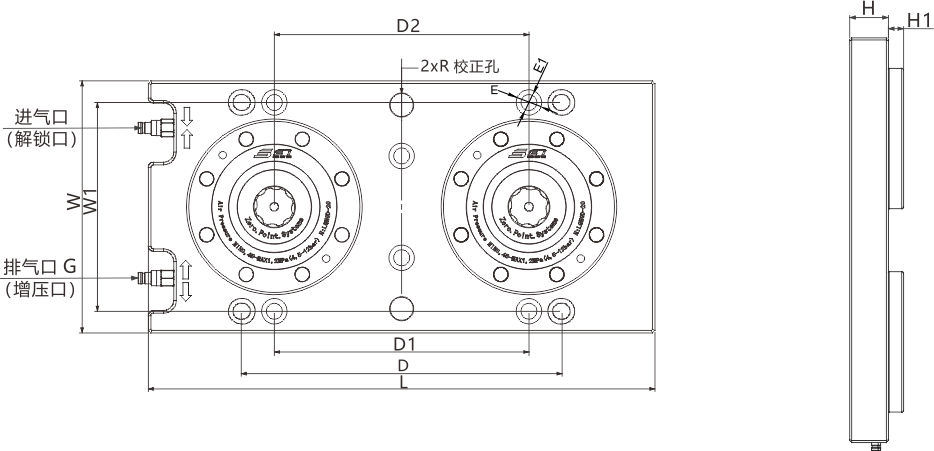

Диаграмма размеров продукта

Номер заказа Способ разблокировки Сила зажима (КН) Сила натяжения (кН) Выдувной чип Вес (кг)
Q2ГВтB-10 Атмосферное давление 2×10 2×25 √ 12.6
Q2GWB-20 Атмосферное давление 2×17 2×55 √ 22.7

Размерный номер л Д Д1 П1

Д2

(±0,01)

øE øE1 W H H1

øR

 G
Q2GWB-10 366 250-252 200 138 200 20 12.5 166 30 10 18 Г1/8
Q2GWB-20 398 250-252 200 164 200 20 12.5 198 38 15 18 G1/4
  • Suzhou SET Industrial Equipment System Co., Ltd.
  • Suzhou SET Industrial Equipment System Co., Ltd.

Опорная пластина двухэлементного нулевого позиционера

  1. Опорная пластина двухсекционного нулевого позиционера имеет длину 398 мм, ширину 198 мм, высоту 53 мм (включая позиционер) и весит 22,7 кг. Его можно разблокировать давлением воздуха и гидравлическим давлением, а также механически заблокировать пружиной.
  2. Повторяемая точность позиционирования <0,005 мм, усилие зажима базовой пластины опорной пластины одного двухединичного нулевого позиционера 2x10 кН, сила натяжения 2x25 кН, материал может быть настроен по индивидуальному заказу.
  3. Его можно зафиксировать в Т-образном пазе через потайное отверстие на подложке, что удобно и быстро установить, но для точного позиционирования требуется как минимум два установочных отверстия.
  4. Подходит для резки металлов и неметаллов.
