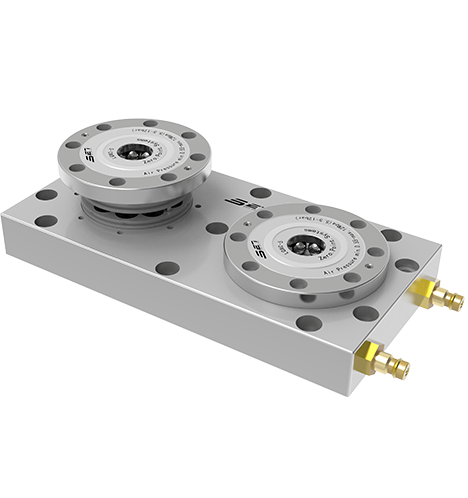

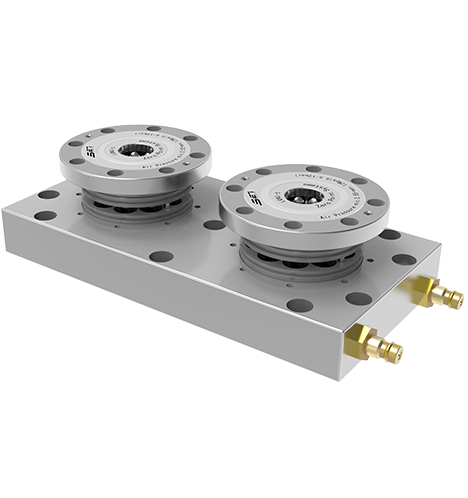

Основание нулевого позиционера, состоящее из двух частей, имеет длину 200 мм, ширину 100 мм, высоту 33,5 мм (включая позиционер), весит 3,8 кг, разблокируется давлением воздуха и механически блокируется пружиной.
Точность повторного позиционирования <0,005 мм, одинарная двухблочная опорная пластина нулевого позиционера, сила зажима 2, сила зажима 2x5 кН, сила натяжения 2x15 кН, материал можно настроить.
Его можно зафиксировать в Т-образном пазе через потайное отверстие на подложке, что удобно и быстро установить, но для точного позиционирования требуется как минимум два установочных отверстия.
Подходит для резки металлов и неметаллов.
Пневматическая разблокировка, механическая блокировка;
Повторяемая точность позиционирования <0,005 мм
Минимум два позиционирующих отверстия для точного позиционирования.
Материал: штампованная сталь/нержавеющая сталь (или по выбору заказчика); Упрочнение поверхностей и поршней;
Через потайное отверстие в подложке он фиксируется в Т-образном пазе, установка проста;
| Номер заказа | Способ разблокировки | Сила зажима (КН) | Сила натяжения (кН) | Выдувной чип | Вес (кг) |
|---|---|---|---|---|---|
| Q2ГWБ-5 | Атмосферное давление | 2×5 | 2×15 | √ | 3.8 |

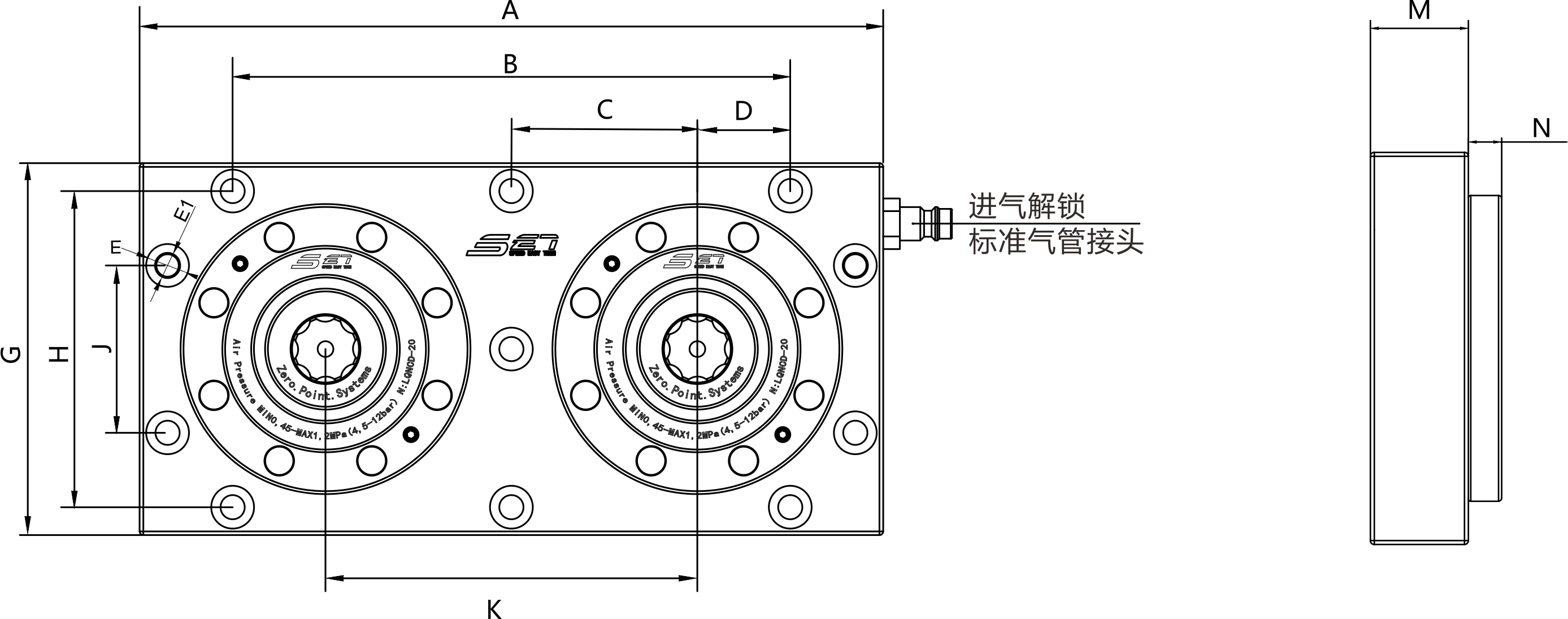

| Размерный номер | А | G | С | Д | øE | øE1 | B | H |
J |
К(±0,01) | М |
N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q2GWB-5 | 200 | 100 | 50 | 25 | 6.5 | 11 | 150 | 85 | 45 | 100 | 25 | 8.5 |
