АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА

  • Сила зажима 17 кН, сила натяжения 55 кН.
  • Повторяемая точность позиционирования <0,003 мм
  • Плоские и конусные ограничения с обеих сторон
  • С функцией подъема, функцией очистки поверхности обдувом
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
Подробный рисунок
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
  • АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
Связаться с нами
Suzhou SET Industrial Equipment System Co., Ltd. Параметры продукта Suzhou SET Industrial Equipment System Co., Ltd. Рисование Suzhou SET Industrial Equipment System Co., Ltd. Загрузка данных Suzhou SET Industrial Equipment System Co., Ltd. Сопутствующие аксессуары

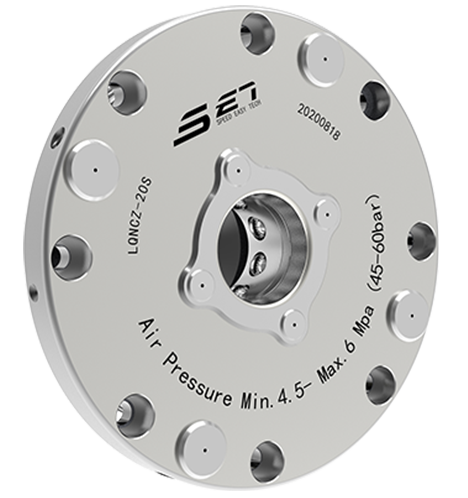

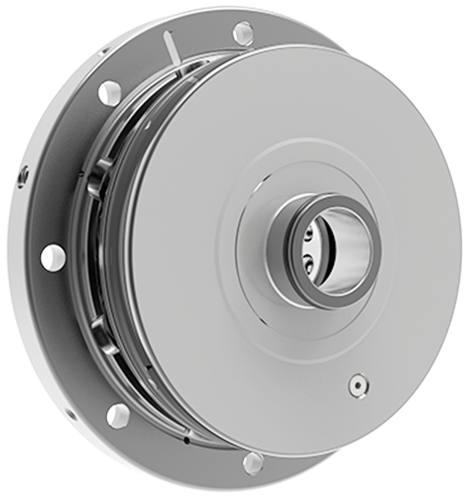

Обзор продукта

Автоматический нулевой позиционер подъема поддона разблокируется давлением воздуха и механически блокируется пружиной.
Он состоит из двух частей: верхней крышки и поршня, включая функцию подъема и функцию продувки и очистки поверхности, а также имеет герметичный интерфейс обнаружения релаксации положения.
Обе стороны плоскости и конических отверстий ограничены, а точность позиционирования может достигать 0,003 мм. Усилие зажима одного позиционера составляет 17 кН, а сила натяжения — 55 кН.
Подходит для гибких производственных линий.

АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ТИП ПОДЪЕМНИКА
Характеристики продукта

  • Разблокируется давлением воздуха, пружинный механический замок;

  • Повторяемая точность позиционирования <0,003 мм;

  • Включая функцию очистки поверхности обдувом;

Suzhou SET Industrial Equipment System Co., Ltd.

  • Материал: закаленная нержавеющая сталь;

  • С функцией подъема, двусторонним ограничением, высокой точностью, высокой жесткостью;

  • С герметичным интерфейсом обнаружения релаксации на месте.

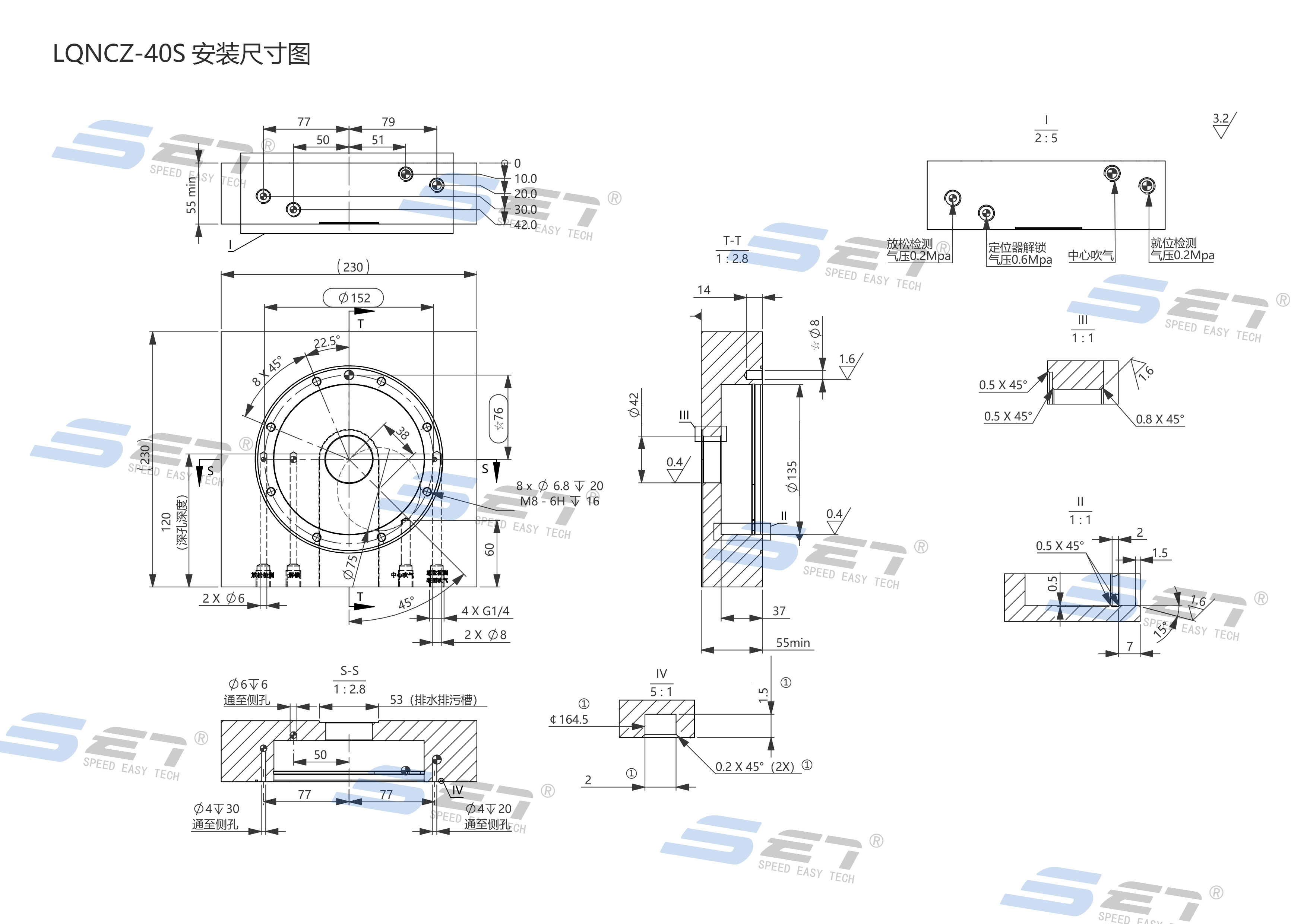

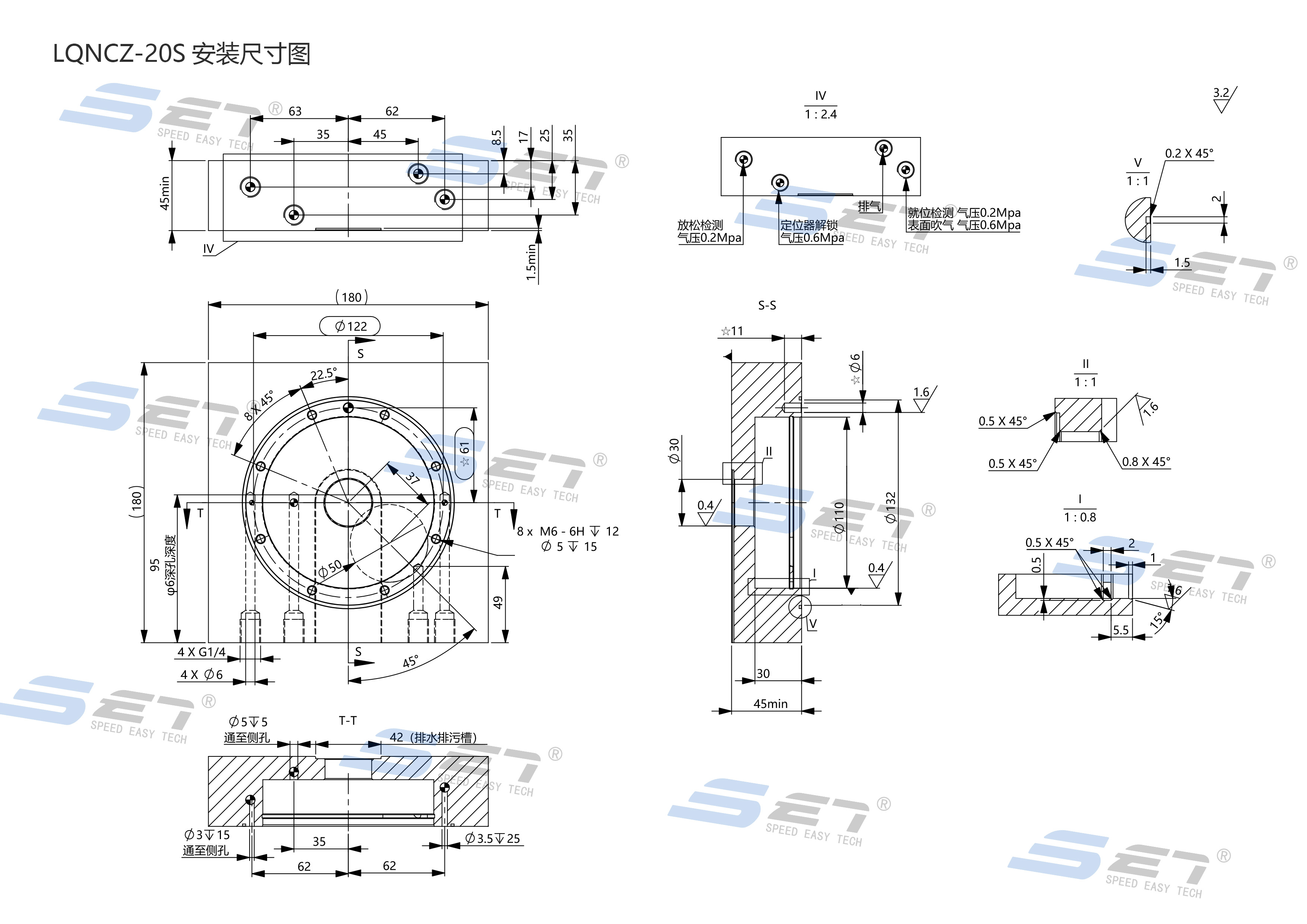

Диаграмма размеров продукта

Номер заказа Способ разблокировки Усилие зажима (КН) Натяжение (КН) Выдувной чип Подъемная сила (кН)
(0,6 МПа) 		Вес (кг)
LQNCZ-10S Атмосферное давление 10 25 √ 50 1.7
LQNCZ-20S Атмосферное давление 17 55 √ 100 2.5
LQNCZ-40S Атмосферное давление 40 105 √ 150 4.2
LQNCDZ-10S Атмосферное давление 10 25 √ 50 1.7
LQNCDZ-20S Атмосферное давление 17 55 √ 100 2.5
LQNCDZ-40S Атмосферное давление 40 105 √ 150 4.2

Номер заказа øL øD
(h6) 		øD1 øD2 H H1 Н2 М К
LQNCZ-10S 112 85 26 97 49 11 12 М6 /
LQNCZ-20S 138 110 30 122 57 12 15 М6 /
LQNCZ-40S 172 135 42 152 70 15 18 М8 /
LQNCDZ-10S 112 85 26 97 49 11 12 М6 8
LQNCDZ-20S 138 110 30 122 57 12 15 М6 10
LQNCDZ-40S 172 135 42 152 70 15 18 М8 10
  • Suzhou SET Industrial Equipment System Co., Ltd.
  • Suzhou SET Industrial Equipment System Co., Ltd.
  • Suzhou SET Industrial Equipment System Co., Ltd.
  • Suzhou SET Industrial Equipment System Co., Ltd.

Автоматический тип подъема воздушных поддонов

  1. Сила зажима 17 кН, сила натяжения 55 кН.
  2. Повторяемая точность позиционирования <0,003 мм
  3. Плоские и конусные ограничения с обеих сторон
  4. С функцией подъема, функцией очистки поверхности обдувом
